Проектный комплект бизнес-центра в исторической застройке Санкт-Петербурга.
Большой Сампсониевский проспект, 66, лит. И
АРХИТЕКТУРА / РАБОЧИЕ ЧЕРТЕЖИПолный комплект.
Единое оформление.
Перечерчивание и подготовка проектных материалов для дальнейшей работы.
Структура документации
Собрали архитектуру, конструкции и инженерные системы в полный комплект альбомов.
Графика и обозначения
Перечертили листы и схемы, сохранили размеры, трассы, узлы и спецификации.
Титульники и штампы
Подготовили собственные обложки, рамки и основные надписи для всех разделов.
Альбомы и примеры
Выпустили PDF по разделам, отдельные образцы листов и полный комплект для скачивания.
Рабочая графика.
Планы, конструктивные решения и инженерные схемы. Каждый лист доступен отдельным PDF.

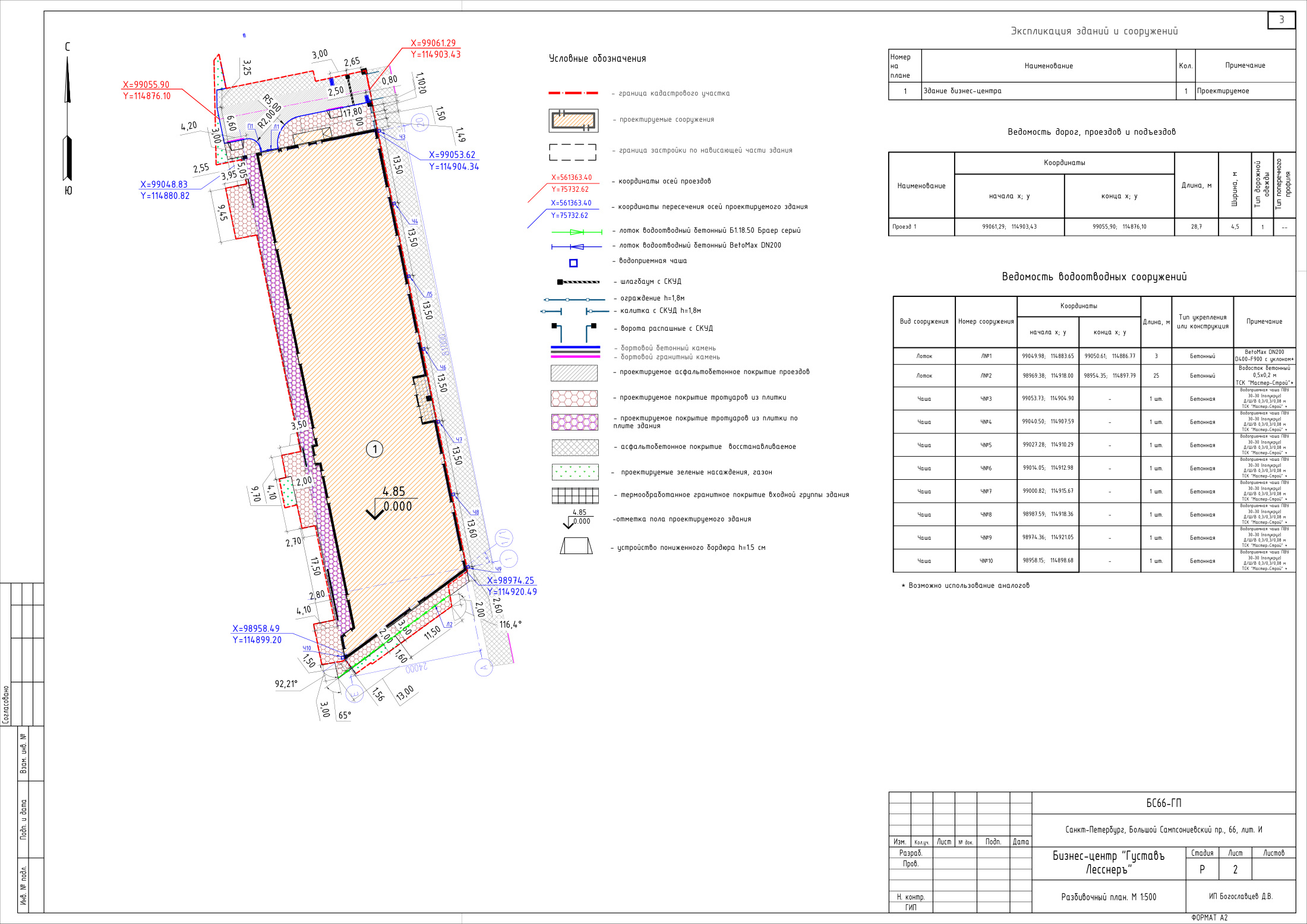

Генеральный план
Территория, проезды и благоустройство.

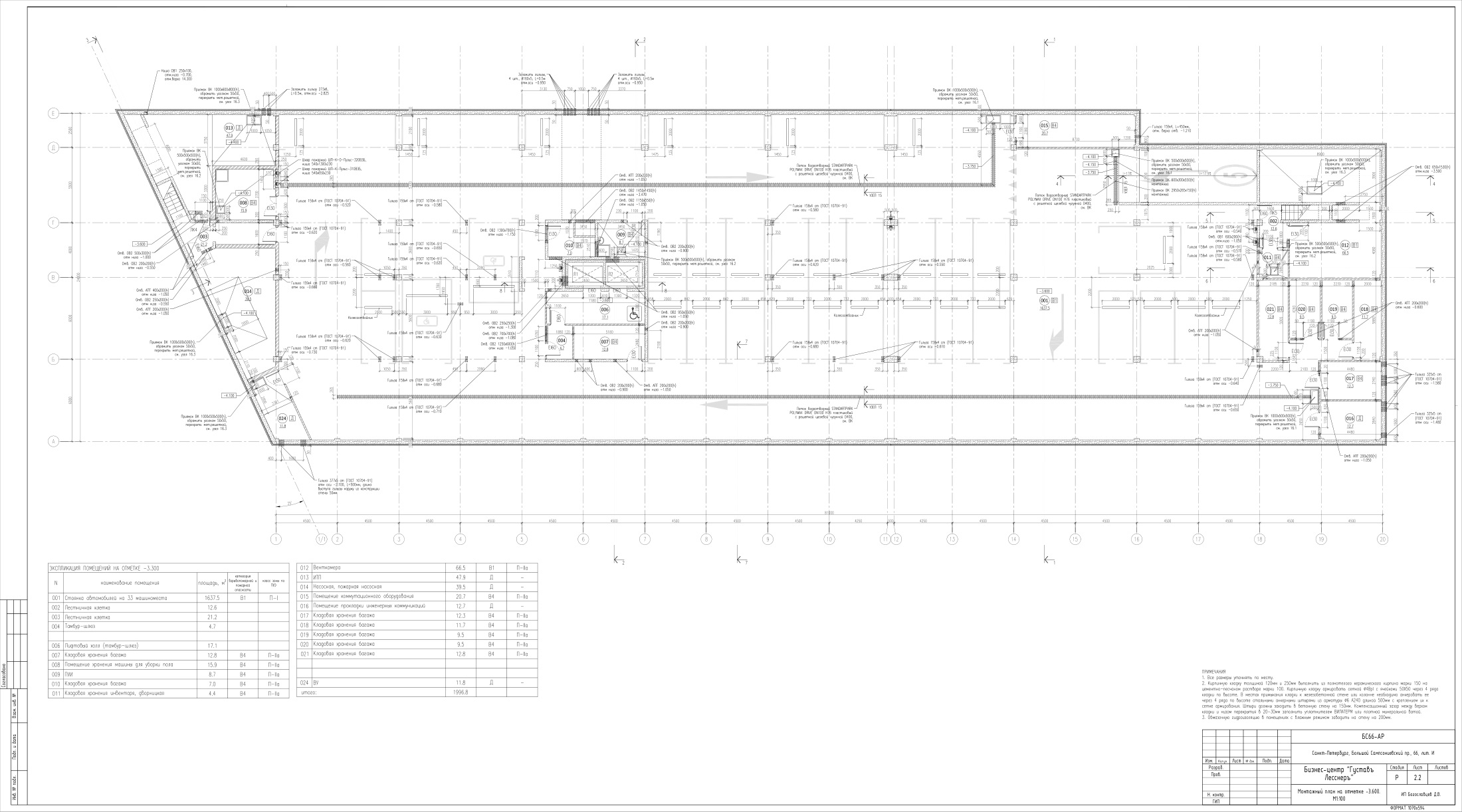

Открыть чертёж PDF ↗Архитектурный план
Помещения, оси, размеры и привязки.
Открыть чертёж PDF ↗

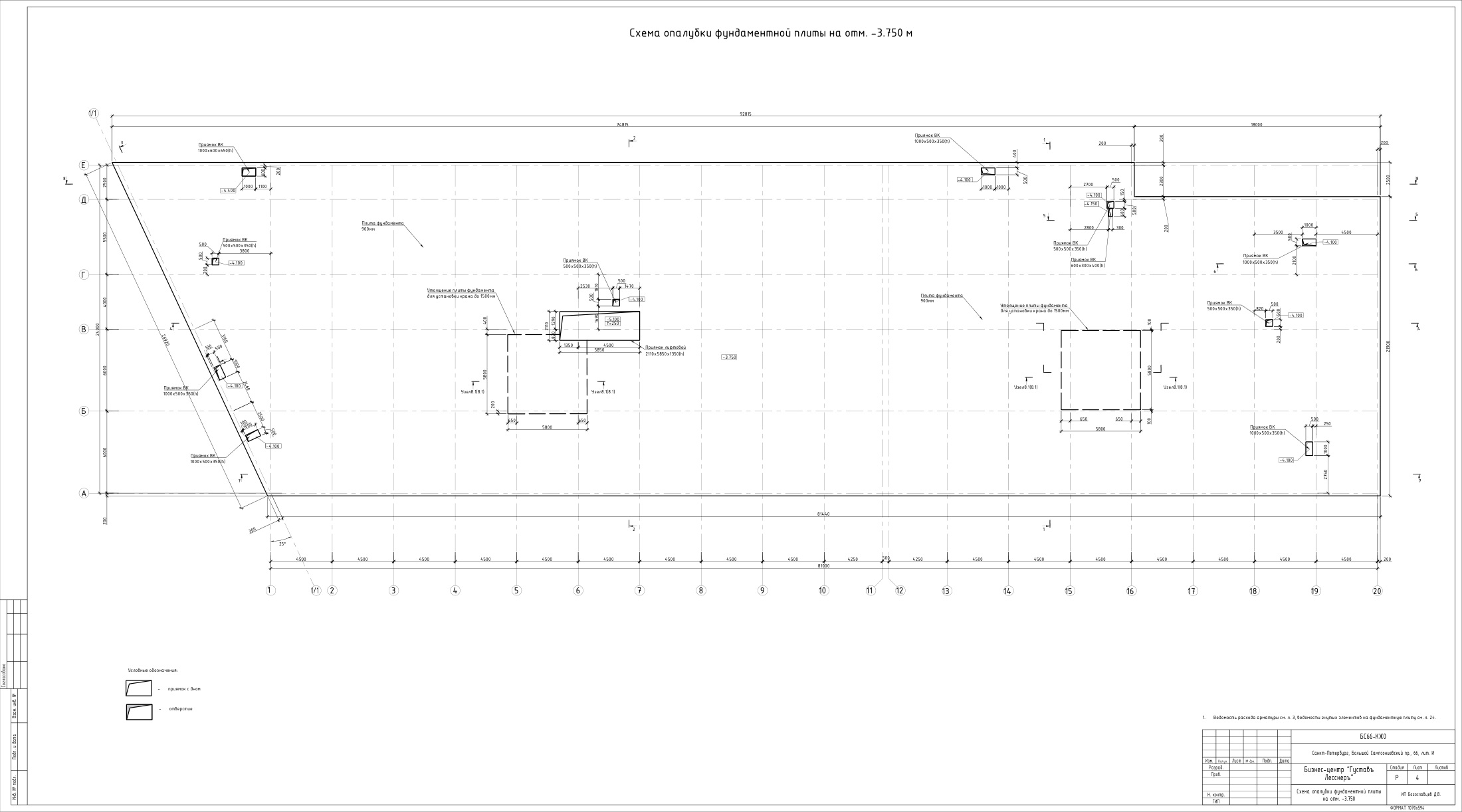

Фундаментная плита
Конструкции подземной части здания.
Открыть чертёж PDF ↗

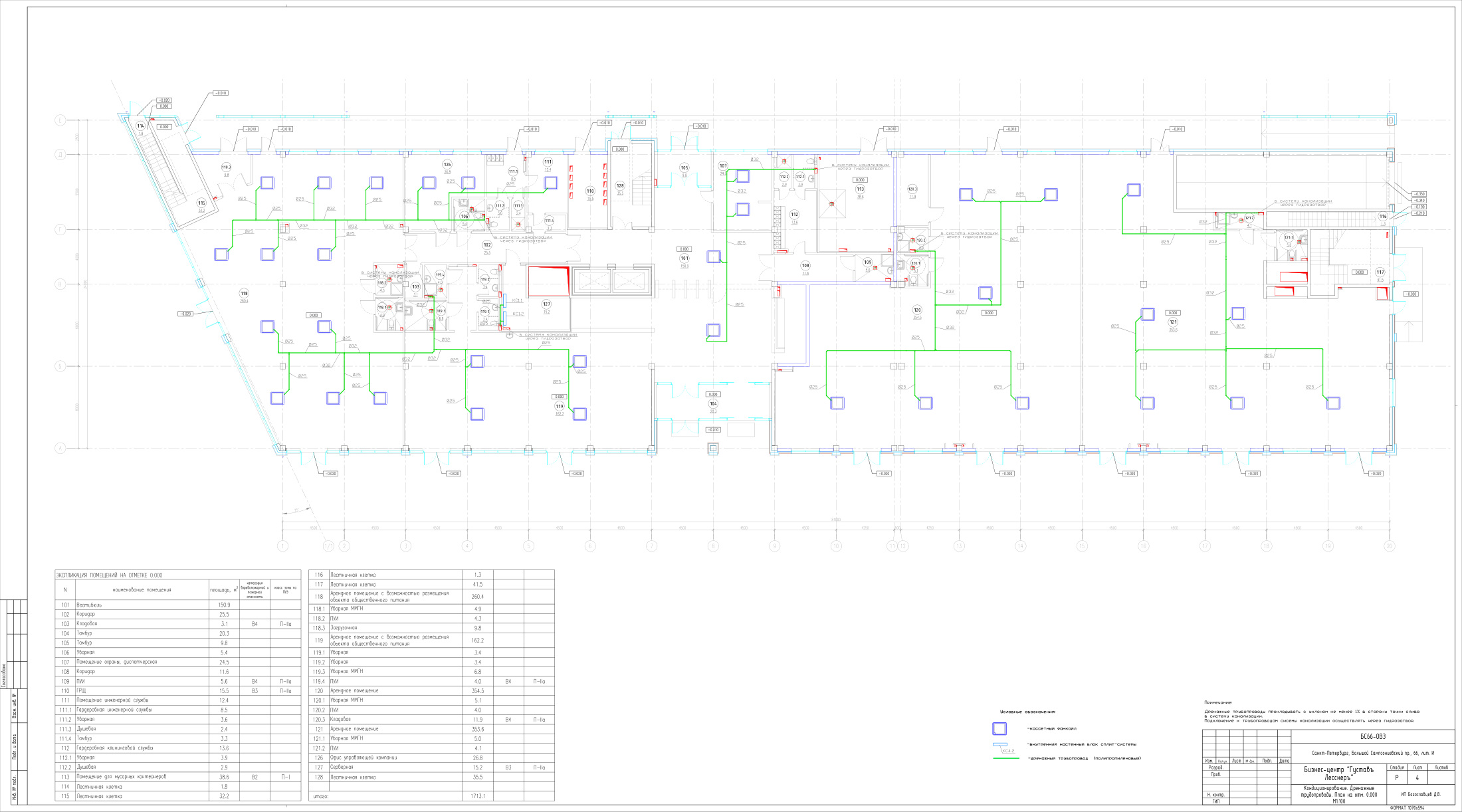

Кондиционирование
План дренажных трубопроводов на отметке 0.000.
Открыть чертёж PDF ↗

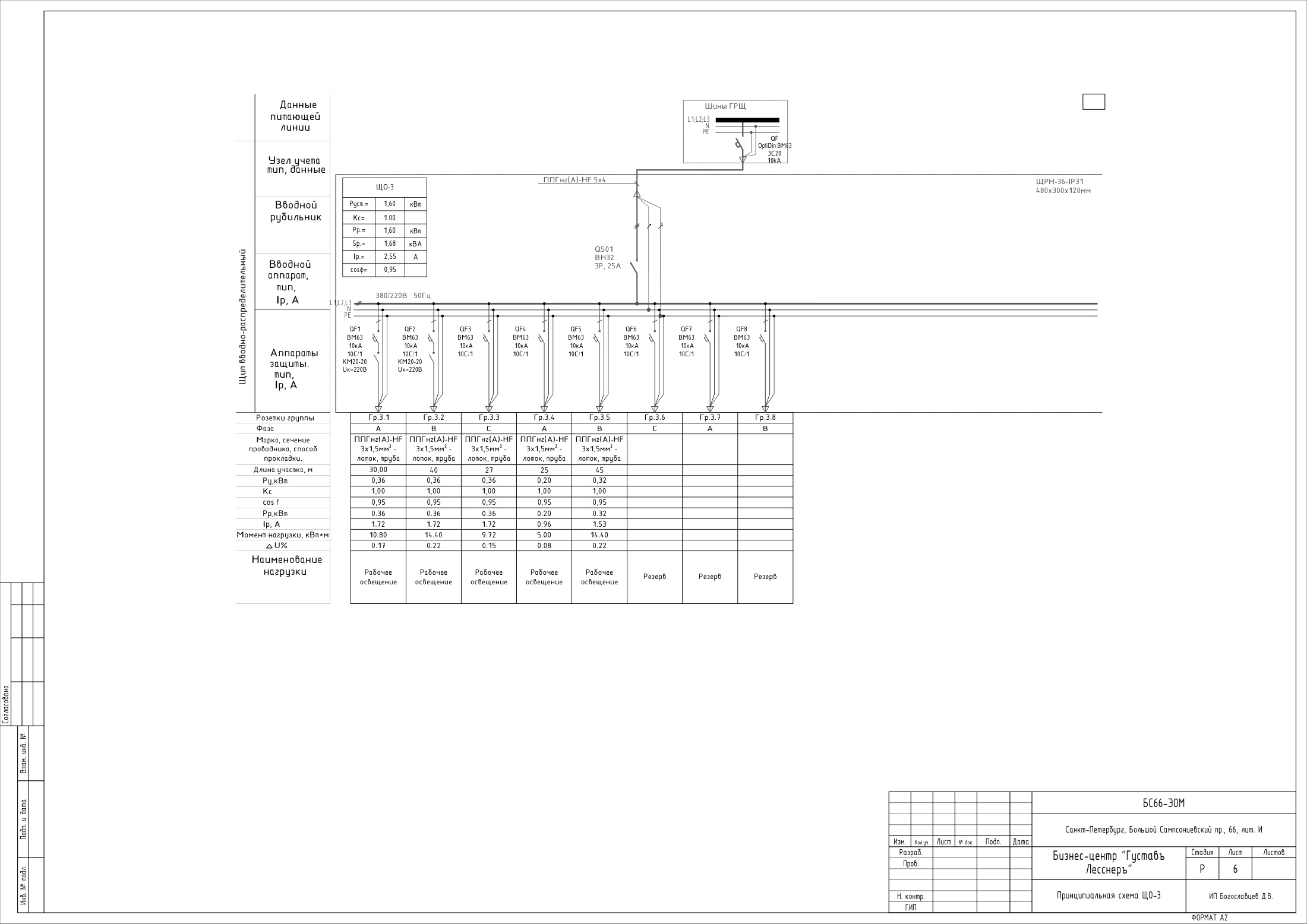

Электрооборудование
Схема распределительного щита.
Открыть чертёж PDF ↗

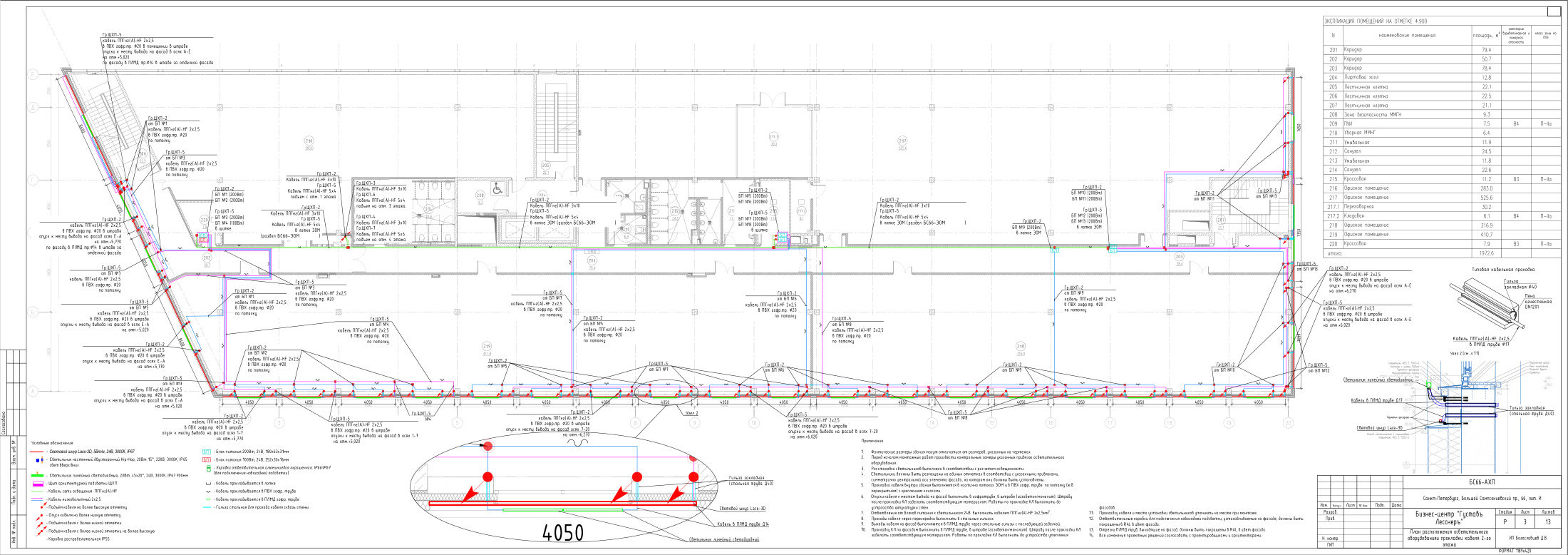

Фасадная подсветка
Оборудование и кабельные трассы.
Открыть чертёж PDF ↗Документация проекта.
Архитектура, конструкции, инженерные системы, безопасность и организация строительства.
